Примечание: В графе "Мощность" указана потребляемая мощность в номинальном режиме.
Масса и габариты указаны максимальные.
Погружной многоступенчатый центробежный насос предназначен для работы в составе установки для откачки из нефтяных скважин пластовой жидкости (смесь нефти, попутной воды и нефтяного газа).
Характеристика пластовой жидкости:
- максимальная плотность 1400 кг/куб.м;
- рН попутной воды 6,0-8,5;
- максимальная массовая концентрация тв. частиц для насосов:
-обычного исполнения (исполнениеине обозначается) 0,01% (0,1г/л);
-коррозионностойкого исполнения (обозначается К) 0,05% (0,5 г/л);
-коррозионноизносостойкого исполнения (обозначается КИ) 0,10% (1,0 г/л);
-максимальное содержание попутной воды не более 99%;
-максимальное содержание газа на входе в насос не более 25% по объему, с применением газосепаратора -55%;.
-максимальная концентрация сероводорода для насоса:
-обычного исполнения 0,001% (0,01г/л);
-исполнения К и КИ 0,125% (1,25 г/л);
-тем-ра перекачиваемой среды до 90 Гр.С.
Напряжение сети 1000в.
В зависимости от поперечного габарита установки разделяются на три условные группы: 5, 5R13 и 6
-5-я группа, габарит 110,5 мм для скважин с внутр. диаметром не менее 123,7 мм;
-5R13 группа, габарит 123 мм для скважин диаметром от 130 мм;
-6-я группа, габарит 133,5 мм для скважин диаметром от 148,3 мм.

Исполнение насосов по материалам проточной части:
-ЭЦНR13 -обычное, для откачки жидкости с содержанием сероводорода до 0,01 г/л;
-ЭЦНR13К и ЭЦНR13КИ -коррозионностойкое и коррозионноизносостойкое, для откачки жидкости с содержанием сероводорода до 1,25 г/л.
Структура условного обозначения насоса: ХХХ ЭЦНR13 КИ ХХ - ХХХ - ХХХХ, где:
ХХХ - конструктивное исполнение;
ЭЦНR13 - электроприводной центробежный насос, выпускаемый R13О "R13ЛНR13С";
К - коррозионностойкое исполнение (при обычном исполнении буква К и И не ставятся);
КИ - коррозионноизносостойкое исполнение (при коррозионностойком исполнении буква И не ставится);
ХХ - габартная группа (5, 5R13 или 6);
ХХХ - номинальная производительность, куб.м/сутки;
ХХХХ - номинальный напор, м.

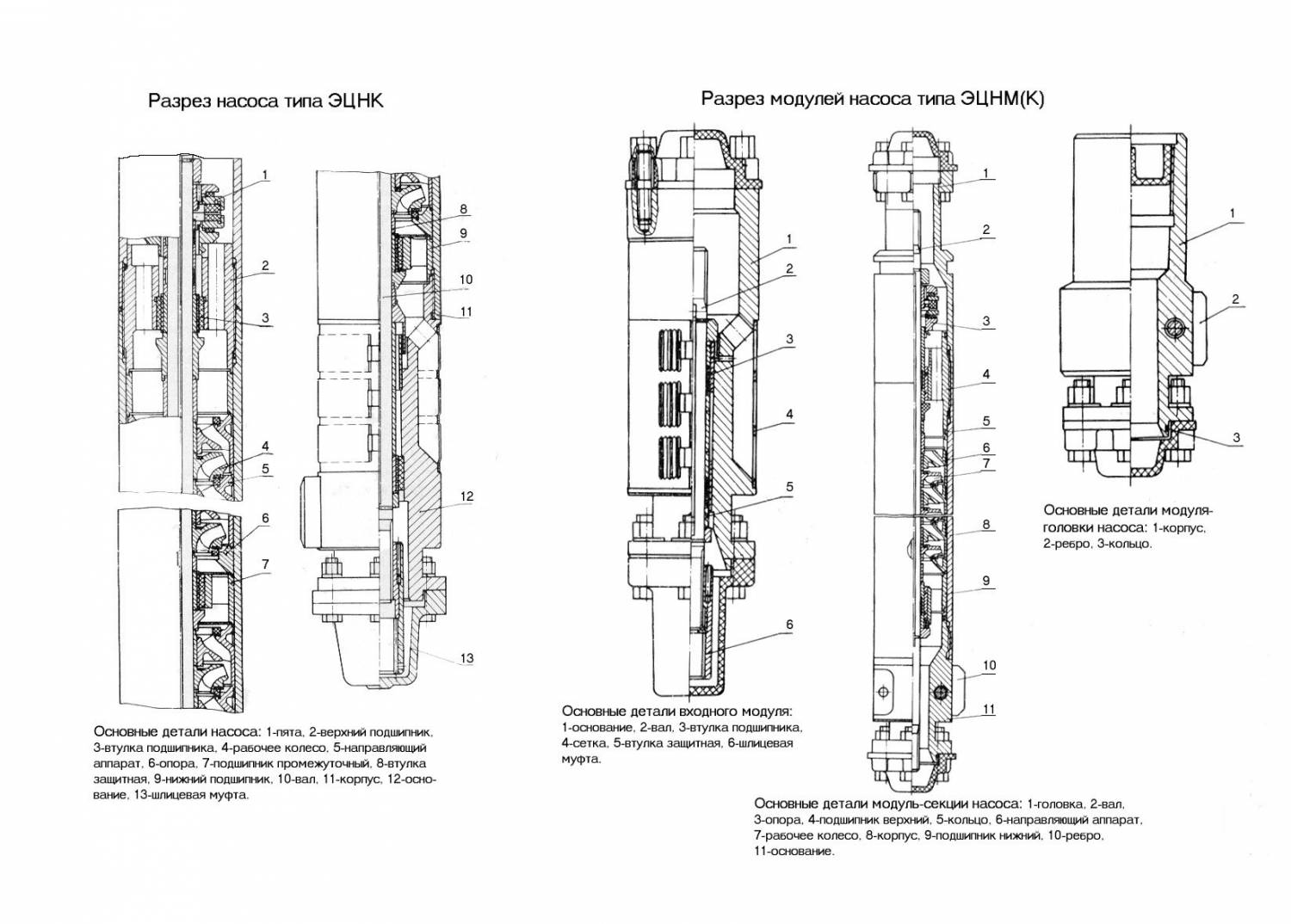

Насосы имеют 38 вариантов конструктивных исполнений в зависимости от конструкции пяты, конструкции рабочих колес, наличия входного модуля и типа соединений секций.
001* 011* 101 201 111 211 - * - при маркировке и в документации
002* 012* 102 202 112 212 - первые нули допускается
003* 013* 103 203 113 213 - не ставить.
004* 014* 104 204 114 214 -
005* 015* 105 205 115 215 225
006* 016* 106 206 116 216 226
где, первая цифра обозначает:
0 - узел пяты имеет шайбы из бельтинга;
1 - узел пяты имеет шайбы из силицированного графита;
2 - узел пяты имеет шайбы из керамики;
вторая цифра обозначает:
0 - рабочие колеса с короткой ступицей, отдельная втулка защитная вала;
1 - рабочие колеса с удлиненной ступицей;
2 - рабочие колеса двухопорной конструкции;
третья цифра обозначает:
1 - в составе насоса входной модуль, соединение секций - фланцевое;
2 - в составе насоса входной модуль, соединение секций - типа "фланец-корпус";
3 - в составе насоса нижняя секция, соединение секций - фланцевое;
4 - в составе насоса нижняя секция, соединение секций - типа "фланец-корпус";
5 - в составе насоса входной модуль, соединение секций - типа "фланец-корпус" в головках секции запрессован дополнительный подшипник;
6 - в составе насоса нижняя секция, соединение секций - типа "фланец-корпус", в головках секции запрессован дополнительный подшипник.1
